Nieuw in het assortiment: FTm SG 4.0 Seat & Guide machine

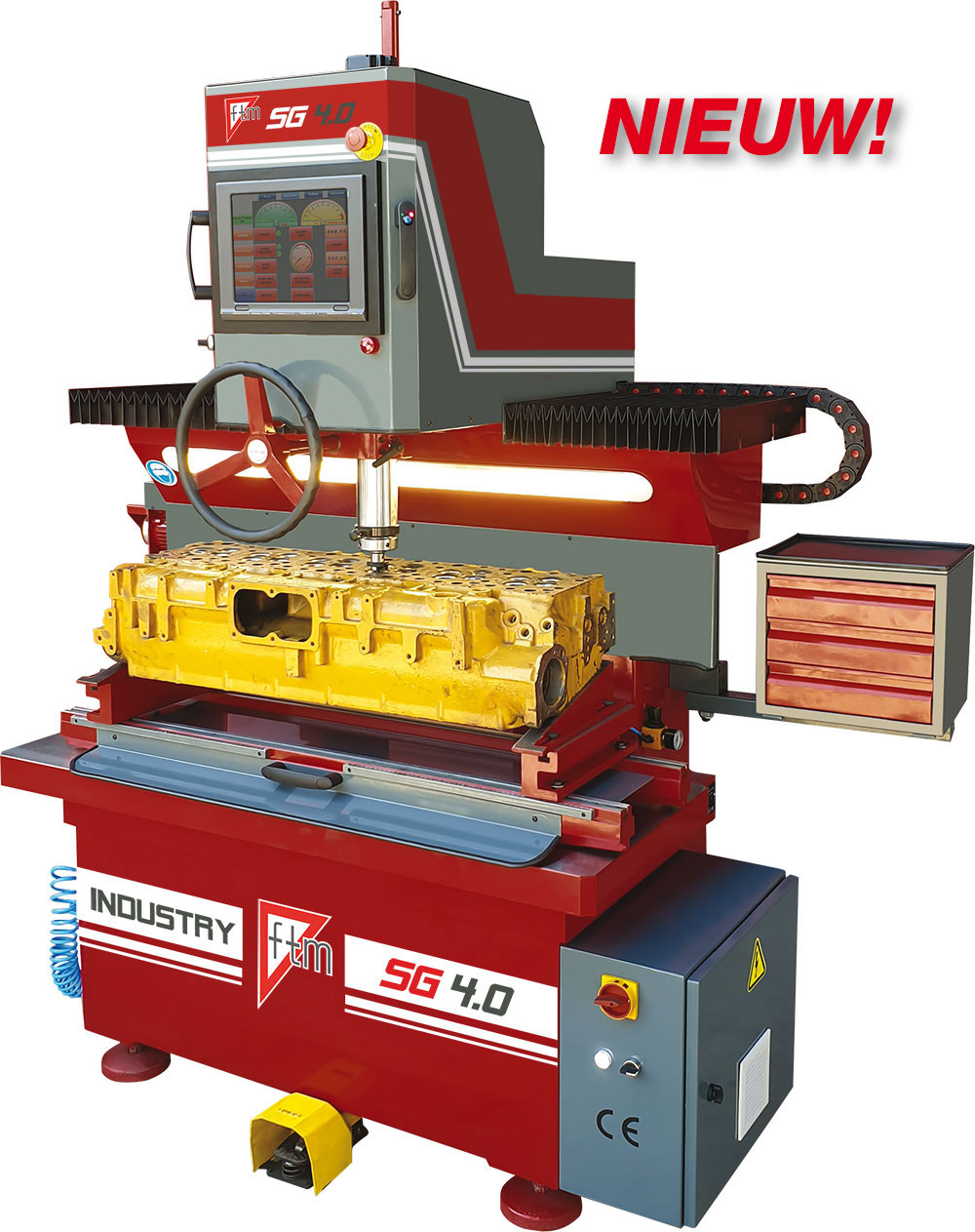

FTM SG 4.0 Klepzitting machine

• Stabiele gietijzeren basis

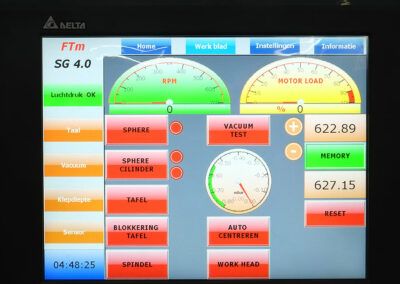

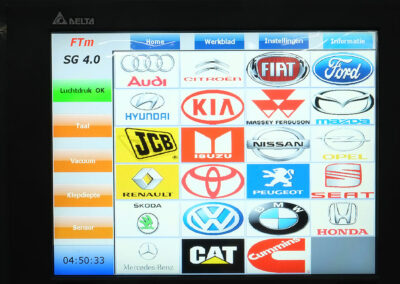

• Digitaal bedieningspaneel met 12″ touchscreen

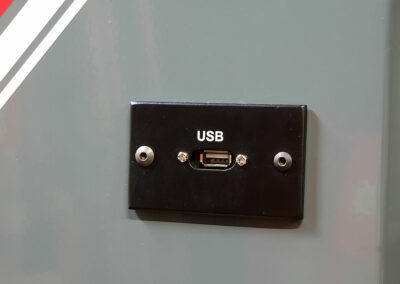

• USB- en Ethernet-poorten
• Wrijvingsvrij luchtbed
• LED verlichting

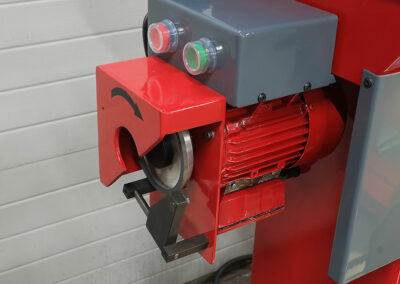

• Gereedschapsslijper
• Servo-spilmotor
• Vacuüm tester
• Gereedschapskast

TECHNISCHE INFORMATIE
– Verticale kolom – afstand tussen spilas: 315 mm
– Bedieningspaneel: 12 “Touchscreen
– Nuttig gebied van tafelbed: 545 x 1.400 mm
– Gietijzeren basis

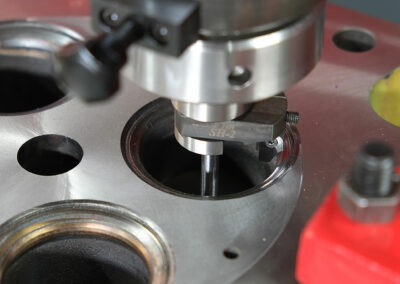

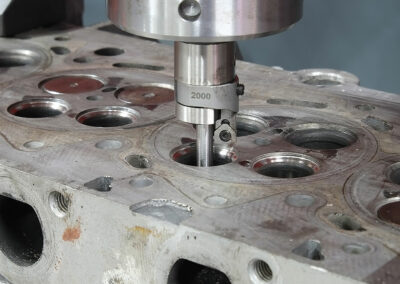

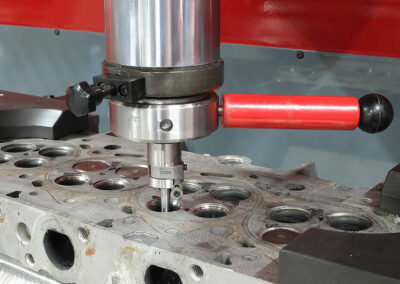

– Bewerking klepzitting: (min.-Max. Ø 16 – Ø 100 mm
– Langsverplaatsing van het bed (vrije richtingen): 760 mm
– Dwarsverplaatsing van het bed (alle richtingen vrij): 200 mm
– Langsafstand van de kop: 850 mm
– Totale lengte bewerkingscapaciteit van klepzitting: 1.610 mm
– Spindelslag: 250 mm
– Spindelhoek (in alle richtingen): 10°
– Circel cilinderbeweging (straal): 14 mm
– Spilsnelheid: 0 tot 500 omw/min.
– Spilmotor: AC-servomotor met servo-driver: 0,75 Kw
– Carbide puntenslijper motor: 0,25 kW
– 1 e Vacuümpompmotor voor vacuümtesten: 0,25 kW
– 2 e vacuümpompmotor voor vergrendeling van werktafel: 0,25 kW

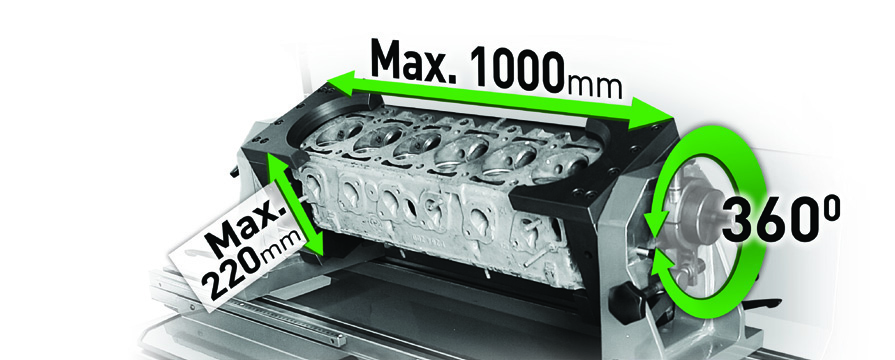

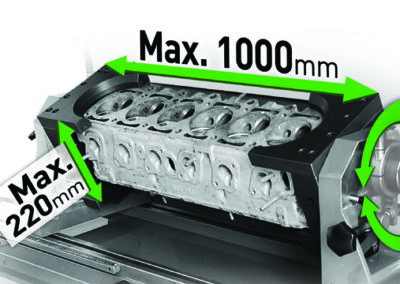

– Maximale cilinderkoplengte: 1.000 mm
– Maximale cilinderkopbreedte: 400 mm
– Maximale cilinderkophoogte: 220 mm
– Maximale cilinderkoplengte (op de parallelle blokken): 1.230 mm
– Maximale cilinderkopbreedte (op de parallelle blokken): 550 mm
– Maximale cilinderkophoogte (op de zijkant): 475 mm
– Elektrische aansluiting: 3 Ph-400 VAC-50 / 60Hz

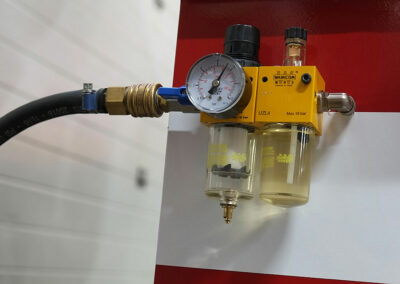

– Luchtvereisten (druk- en volumetoevoer): 6 Bar – 400 l / min
– Machineafmetingen (b x d x h): 1.870 x 1.050 x 2.225 mm
– Machinegewicht: 1.750 Kg

STANDAARD MEEGELEVERD

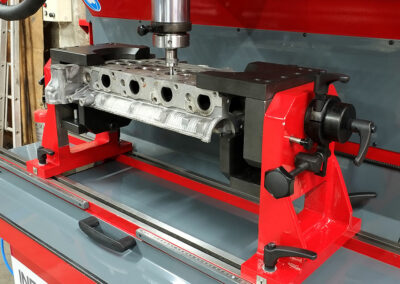

– Enkele as roll – over armatuur (1 set)

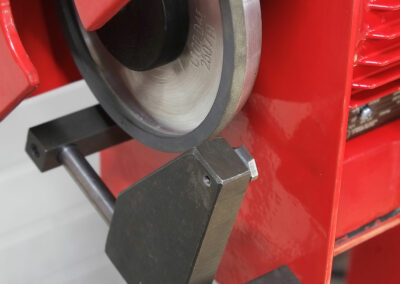

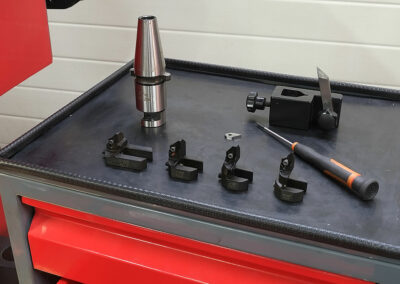

– Hardmetalen gereedschapslijper
– Vacuüm tester
– 8 stuks Pads met schuim voor vacuümtester (8)

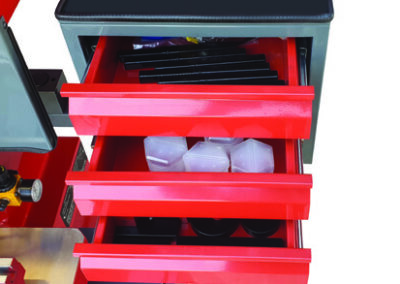

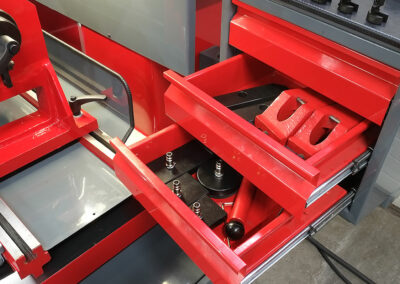

– Gereedschapsrek met laden
– Gereedschap instelapparaat
– Waterpas voor pilot dia schacht Ø 9,5 mm
– Torx t9 schroevendraaier / inbussleutel T 2,5 mm.
– Beschermde bril

OPTIES
– Parallelle blokken (h: 140 mm L: 340 mm.) (1 set)
– Parallelle blokken (h: 110 mm L: 340 mm.) (1 set)
– Parallelle blokken (h: 90 mm L: 340 mm.) (1 set)
– Universele snelspanner (1 set)
– Cilinderkop uitlijnstang
– Micrometer
– Beschermingsdoek voor verticale kolom
– Handvat met microschakelaars en led voor luchtbedbediening
